1fase inbouwrail zwart - eindvoeding GB11-2

EINDVOEIDNG ZWART VOOR 1-FASE INBOUW RAILVERLICHTING

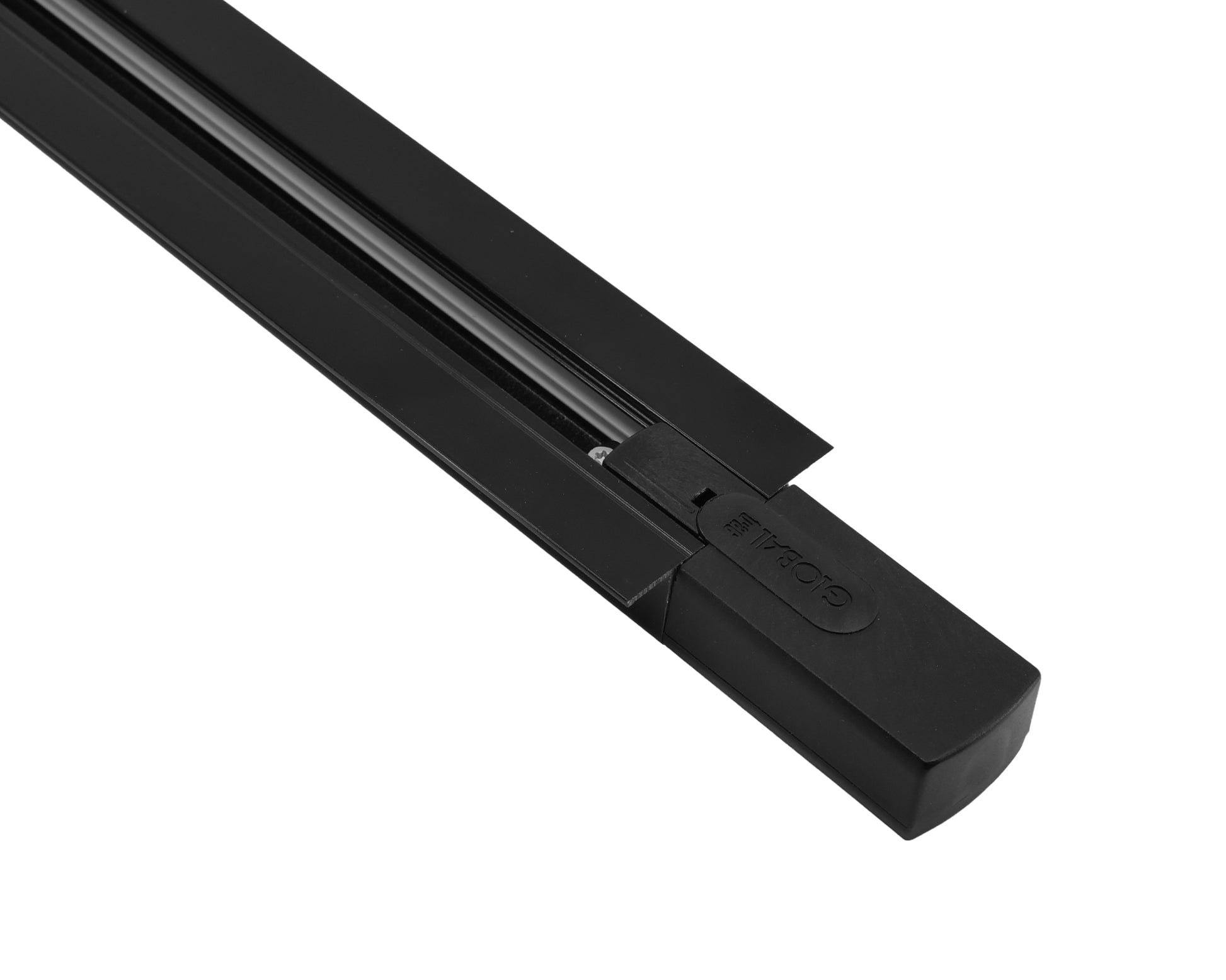

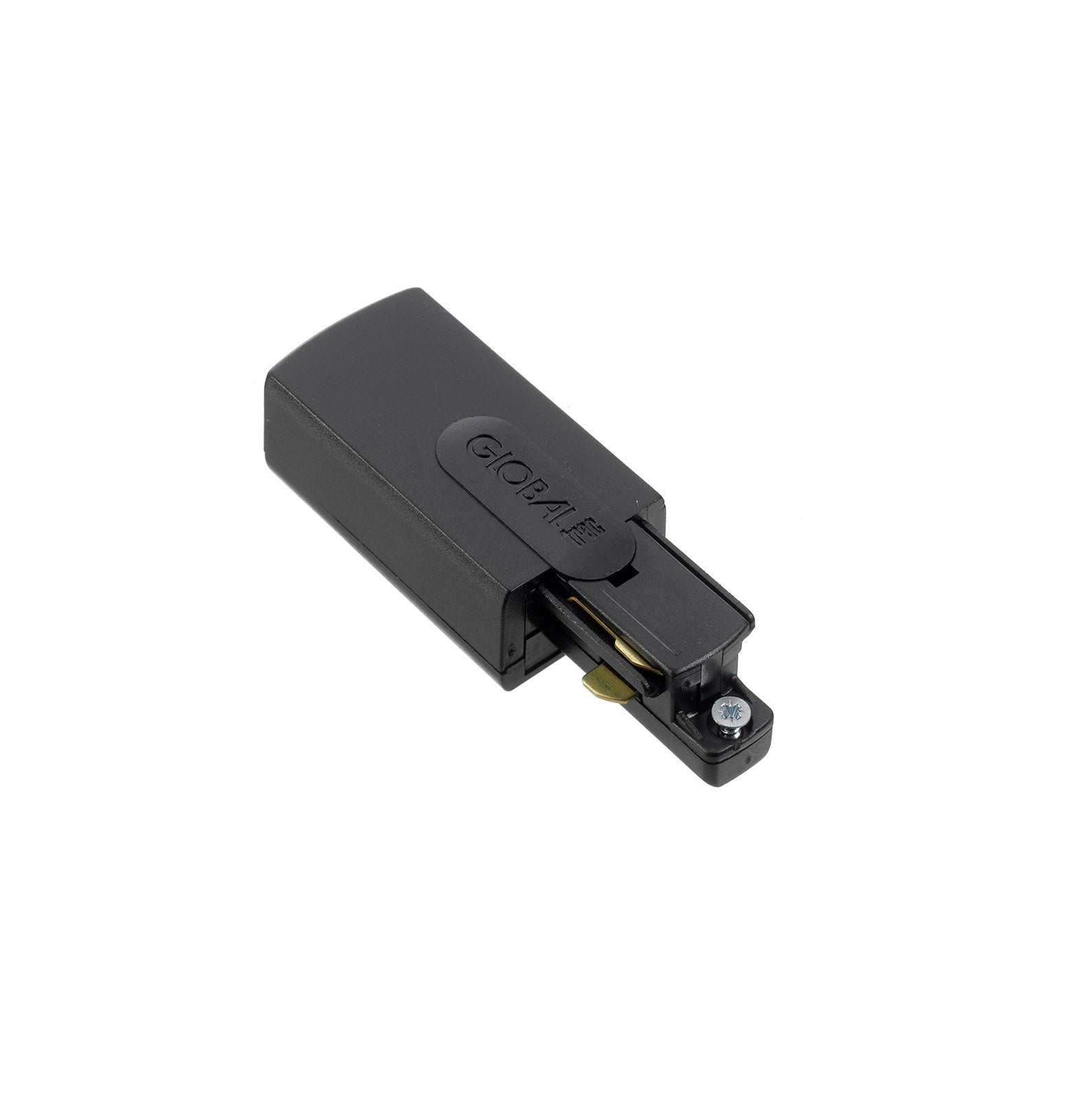

Global Trac Base rail voeding. Wordt gebruikt om spanning (230V) op het uiteinde van de rail aan te sluiten. Leverbaar in twee varianten (GB11 & GB12) afhankelijk van welke kant van de rail de voeding aangesloten moet worden. Zie de foto waarin met de rode lijn de aarde kant wordt aangegeven. Bij gebruik van bijvoorbeeld een hoekstuk moet de rode lijn aan beiden kanten aan dezelfde zijde zitten.

Bij het aansluiten van een rechte lengte rail is het type voeding niet belangrijk. De rail kan dan indien nodig omgedraaid worden.

De voeding kan ook gebruikt worden om lengtes rail aan elkaar door te lussen, bijvoorbeeld bij een balkenplafond. Gebruik dan twee verschillende type voedingen (1x GB11 & 1x GB12) met daartussen een kabel.

De kabel kan aan de onderkant (plafondzijde), achterkant of zijkant van de eindvoeding ingevoerd worden. Aan de binnenkant van de rail voeding bevinden zich onderstaande aansluitingen met een (torx T10) schroefverbinding.

Deze voeding werkt alleen in combinatie met Nordic Global Base 1fase rail. Niet uitwisselbaar met andere merken rail.

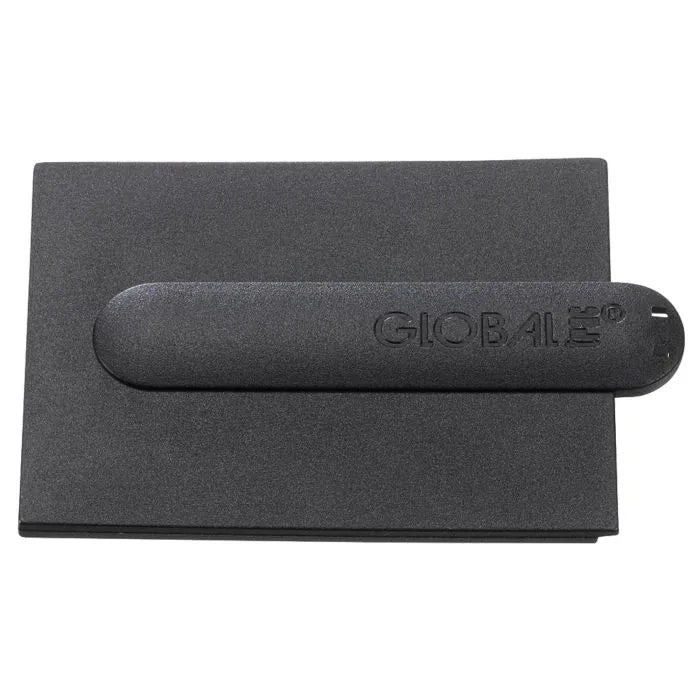

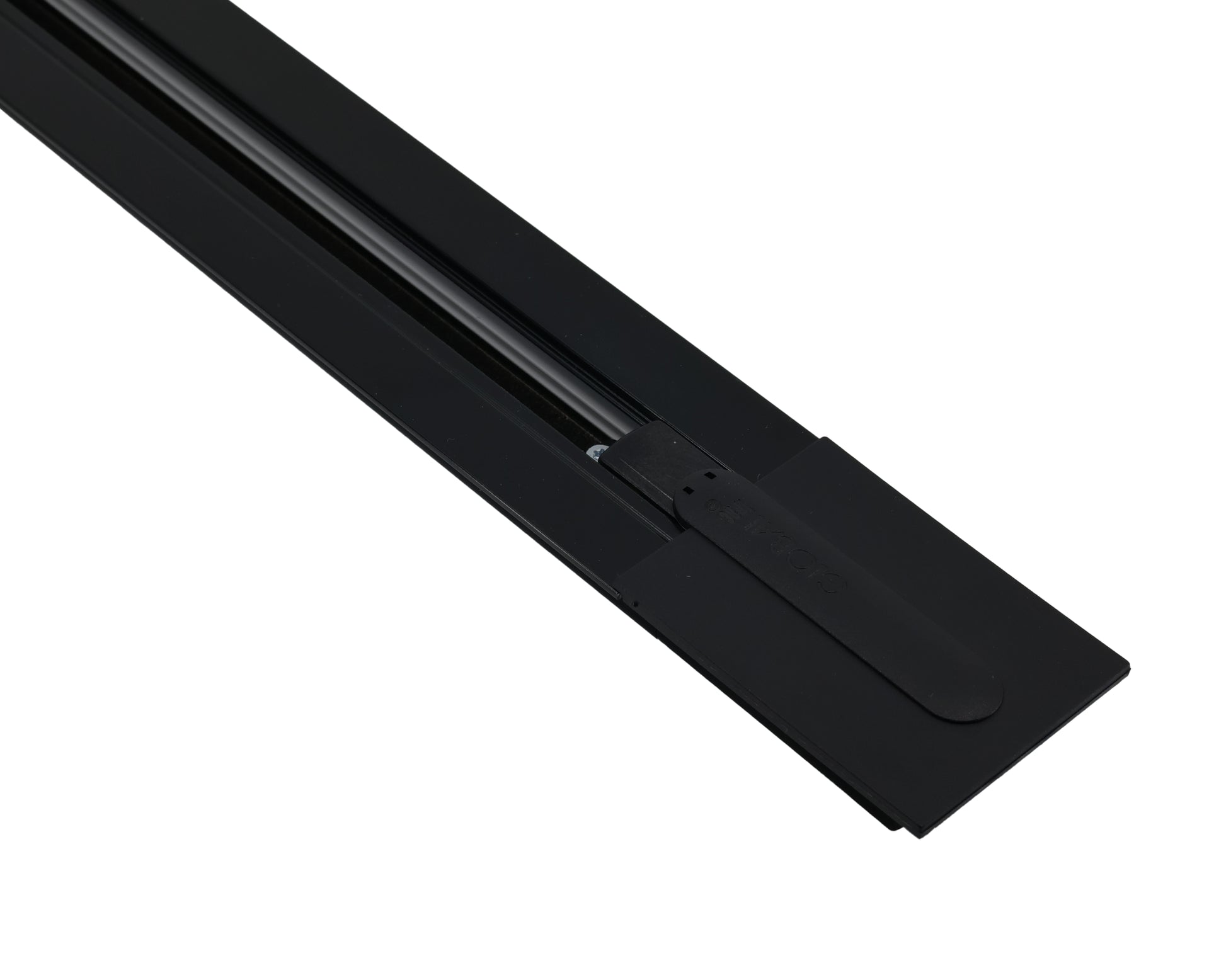

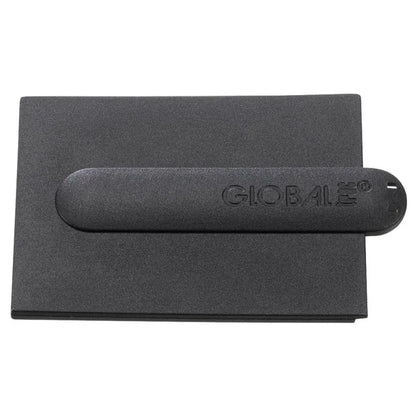

Dit onderdeel wordt geleverd inclusief afdekplaat voor inbouwrail.
