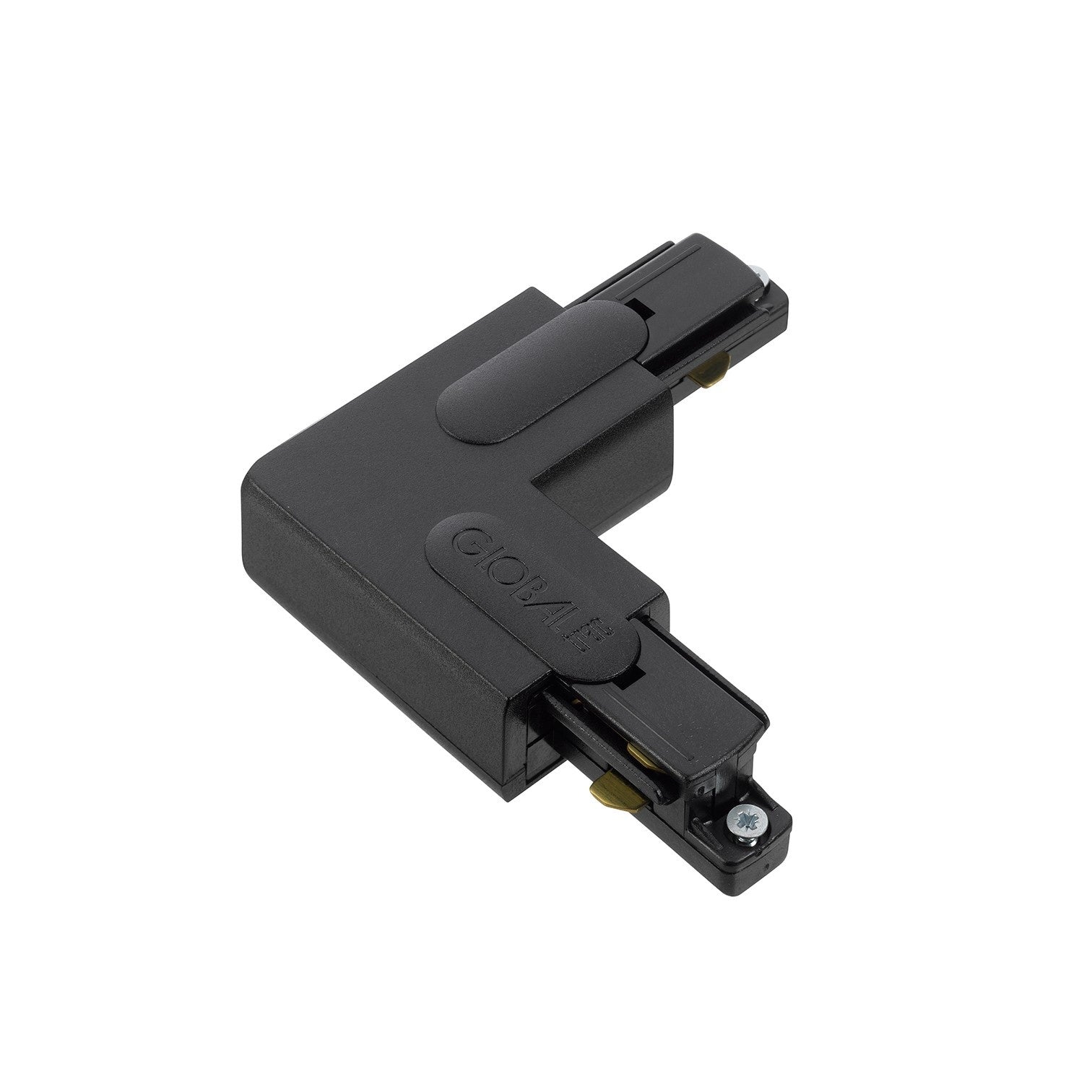

Hoekstuk GB35 zwart voor 1-fase rail

Hoekstuk om twee rails onder een hoek van 90° met elkaar door te verbinden. U kunt het hoekstuk ook gebruiken als voedingspunt om de rail te voeden.

GB34 of GB35?

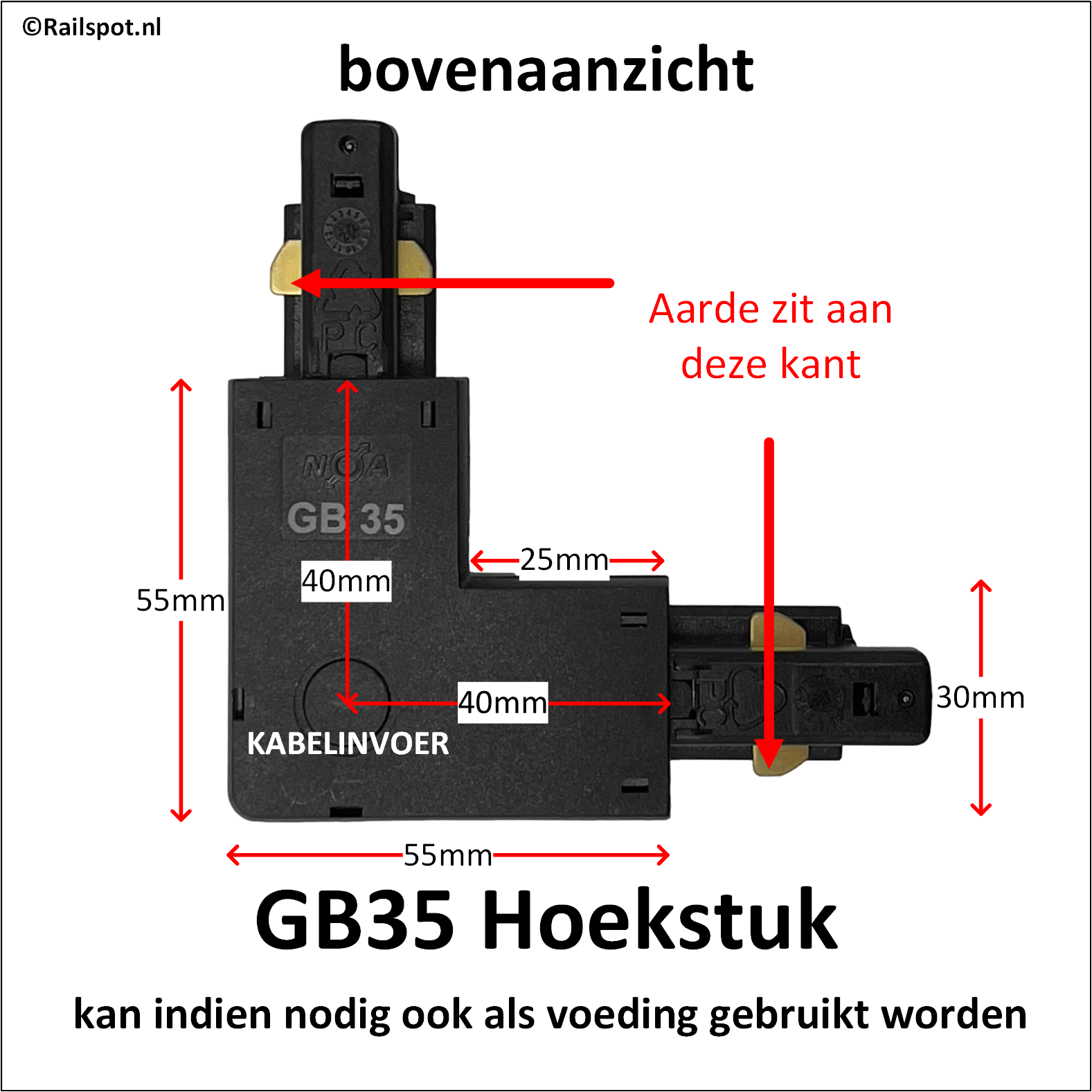

Er zijn twee hoekstukken: bij de GB34 zit de aardezijde aan de binnenkant van de hoek, bij de GB35 aan de buitenkant. Maakt u een vierkant of rechthoek, dan heeft u vier dezelfde hoekstukken nodig (vier keer GB34 of vier keer GB35). Voedt u de rail met een middenvoeding, dan maakt het niet uit welk hoekstuk u kiest: de middenvoeding kunt u omdraaien.

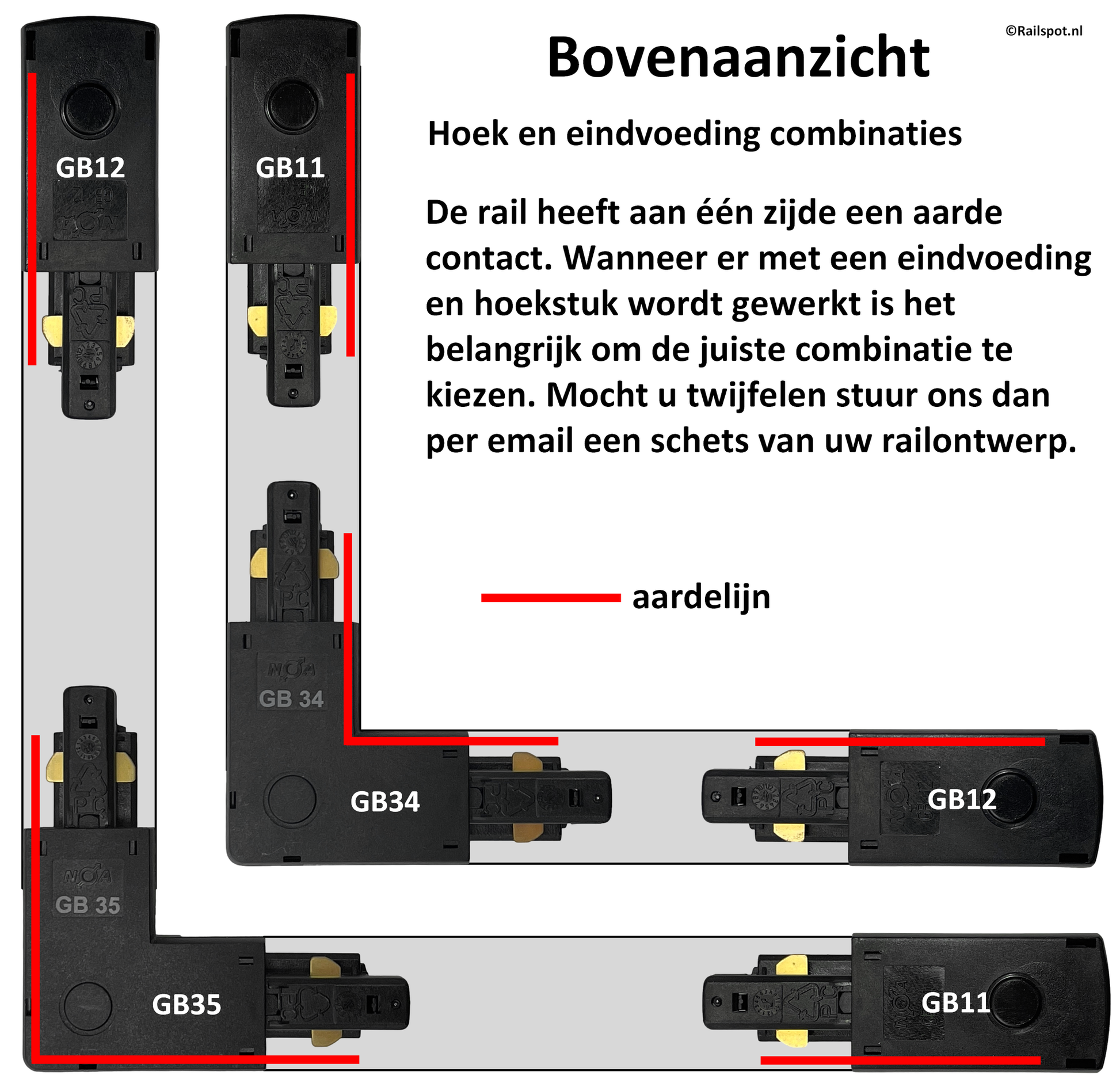

De 1-fase rail heeft een aardezijde: aan de onderkant van de rail herkent u die aan het groefje. Op de afbeeldingen geeft de rode lijn de aardezijde van het onderdeel aan. Bij een rechte rail maakt de aardezijde niet uit: u kunt de rail gewoon omdraaien. Combineert u meerdere railstukken met hoekstukken, T-stukken of een extra voeding, dan moet de aardezijde over het hele traject aan dezelfde kant doorlopen. Let daar vooral op als u een bestaande rail uitbreidt.

Kleur: zwart

Stelt u een nieuwe rail samen? Met onze railconfigurator kiest u eenvoudig alle onderdelen. Breidt u een bestaande rail uit of twijfelt u over de juiste combinatie van hoekstukken, T-stukken en voedingen? Stuur ons dan een bovenaanzicht van uw railontwerp per e-mail (info@railspot.nl), dan kijken wij met u mee.

Past alleen in de 1-fase rail van Nordic Aluminium (Global Trac Base) en is niet uitwisselbaar met andere railmerken.
