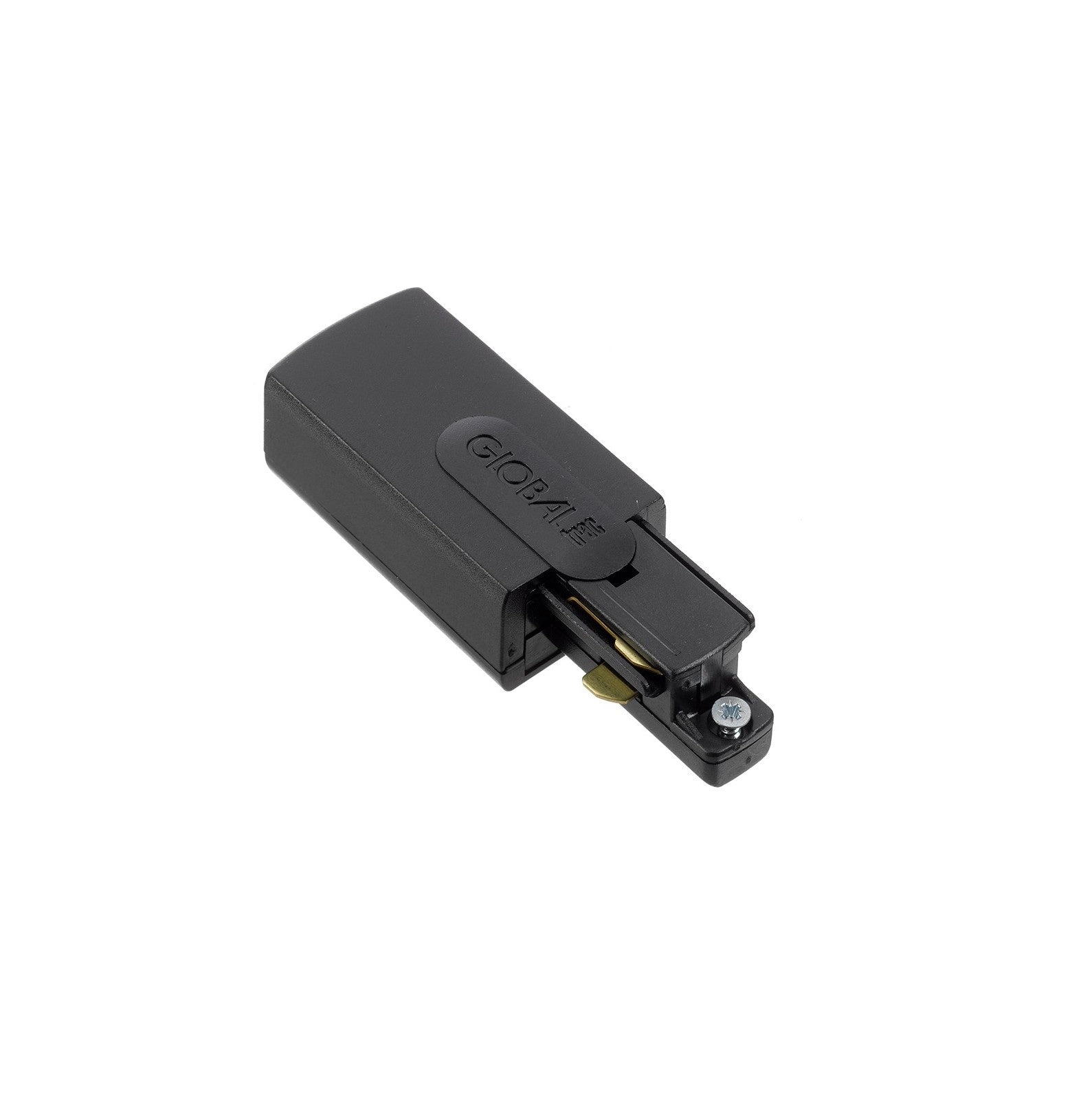

Eindvoeding GB11 zwart voor 1-fase rail

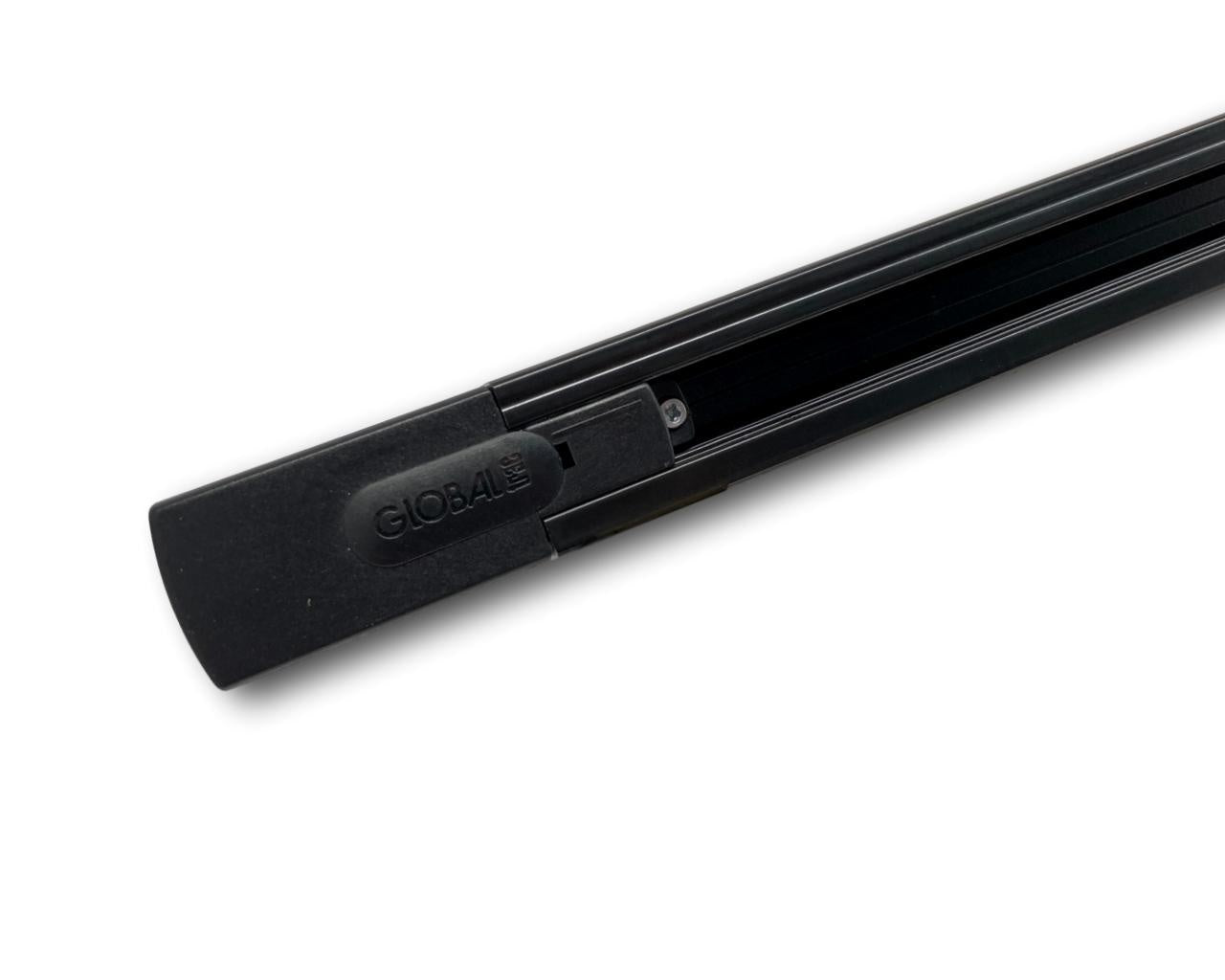

Eindvoeding voor de Global Trac Base 1-fase rail. Hiermee sluit u de 230V-spanning aan op het uiteinde van de rail.

GB11 of GB12?

De eindvoeding is er in twee varianten, GB11 en GB12. Ze verschillen in de kant waar de aardezijde zit.

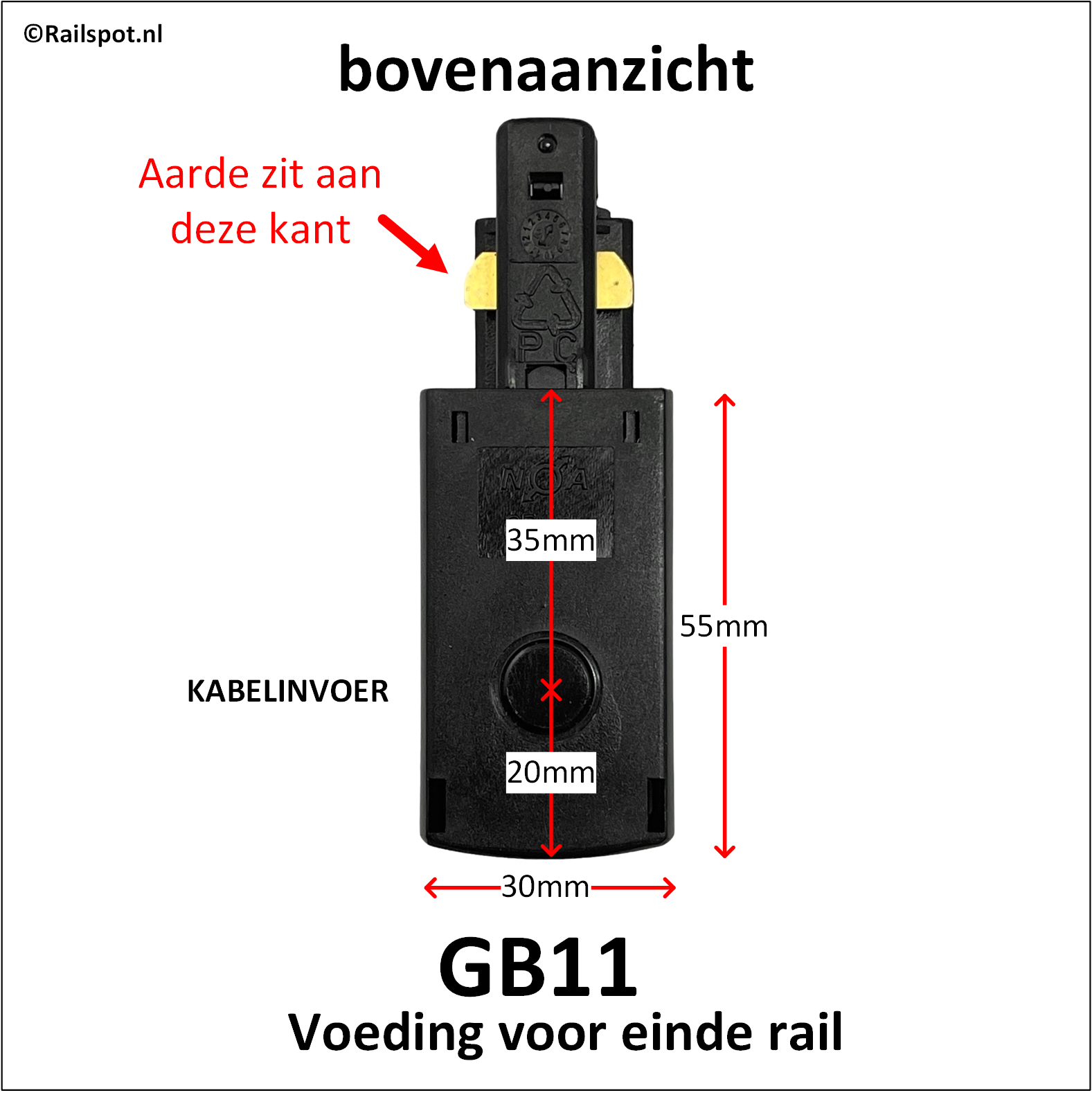

De 1-fase rail heeft een aardezijde: aan de onderkant van de rail herkent u die aan het groefje. Op de afbeeldingen geeft de rode lijn de aardezijde van het onderdeel aan. Bij een rechte rail maakt de aardezijde niet uit: u kunt de rail gewoon omdraaien. Combineert u meerdere railstukken met hoekstukken, T-stukken of een extra voeding, dan moet de aardezijde over het hele traject aan dezelfde kant doorlopen. Let daar vooral op als u een bestaande rail uitbreidt.

De voeding kunt u ook gebruiken om losse railstukken door te lussen, bijvoorbeeld bij een balkenplafond. Gebruik dan één GB11 en één GB12 met een kabel ertussen.

Aansluiten

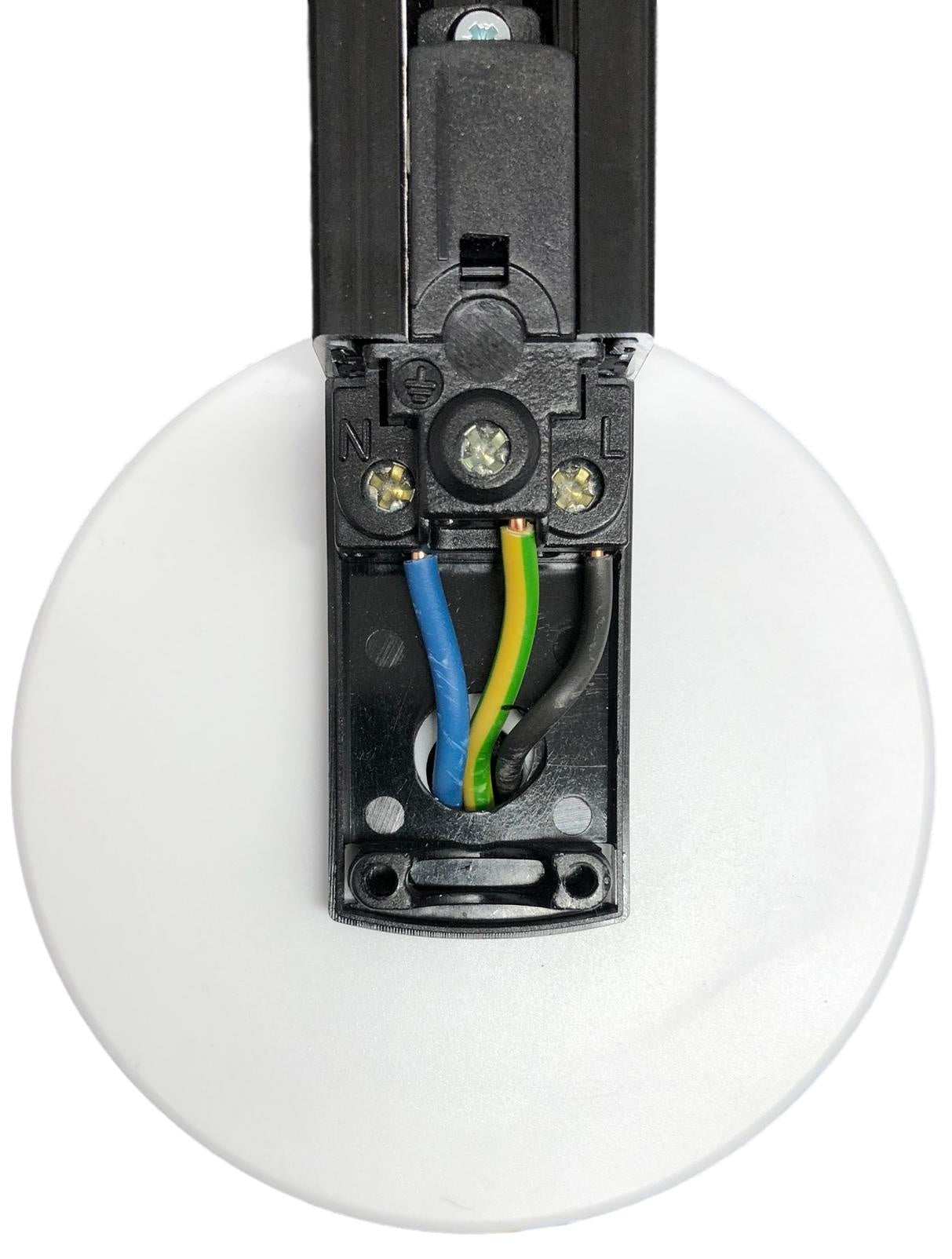

De kabel voert u in aan de plafondzijde, de achterkant of de zijkant. Binnenin zitten de aansluitingen, die u eenvoudig vastzet met een torxschroevendraaier (T10):

• Aarde
• N: neutraal
• L: fase (schakeldraad)

Zet altijd eerst de stroom uit voordat u de voeding aansluit.

Kleur: zwart

Stelt u een nieuwe rail samen? Met onze railconfigurator kiest u eenvoudig alle onderdelen. Breidt u een bestaande rail uit of twijfelt u over de juiste combinatie van hoekstukken, T-stukken en voedingen? Stuur ons dan een bovenaanzicht van uw railontwerp per e-mail (info@railspot.nl), dan kijken wij met u mee.

Past alleen in de 1-fase rail van Nordic Aluminium (Global Trac Base) en is niet uitwisselbaar met andere railmerken.
